      交流電磁場強度測量PCB設計

      1、HMC1022和HMC1021得出磁場強度的差分信號

      2、將磁場強度差分信號放大100輸出到AD轉換芯片

      3、stm32單片機以SPI信號讀取AD轉換芯片的測量值


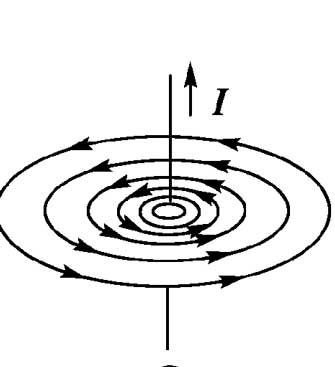

      一.測量目的:測量磁感應強度B

      二.傳感器輸出:同一時刻各位置的磁場感應強度B測量值。

      三.傳感器芯片布置要求:

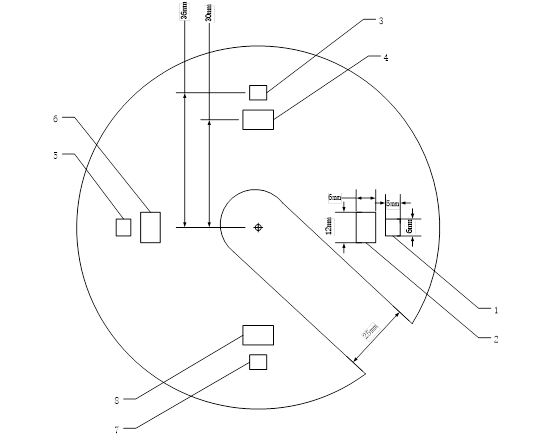

      (傳感器陣列示意圖)

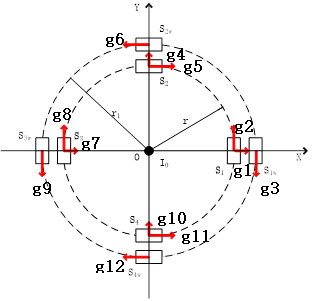

      圖中紅色箭頭代表傳感器軸方向,內圈4個雙軸HMC1022芯片,外圈4個HMC1021芯片。

      1:HMC1021芯片

      2:HMC1022芯片

      3:HMC1021芯片

      4:HMC1022芯片

      5:HMC1021芯片

      6:HMC1022芯片

      7:HMC1021芯片

      8:HMC1022芯片

      軸向方向嚴格按照圖1進行布置。

      傳感器內圈半徑r=30mm(傳感器芯片中心位置到陣列中心的距離)。

      傳感器外圈半徑r1=36mm(傳感器芯片中心位置到陣列中心的距離)。(在1-3mm內適當調整,保證內外圈傳感器芯片的間距盡可能?。?。PCB板內孔直徑:25mm。

      四.加裝底座,使陣列板能放置在實驗臺上。

      五.傳感器能正常供電且穩定運行。

      六.通信方式:有線通信。

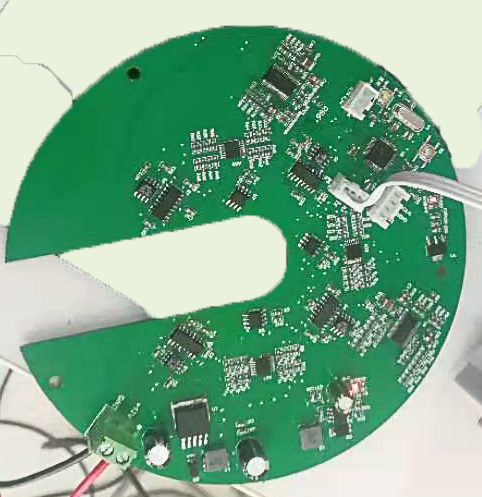

      (交流電磁場強度測量電路板)


      查看磁場強度的方式:

      1、        1、將三線制(RX、TX、GND)的串口線分別插入信號輸出口和串口調試工具的兩端。

      2、    2  2、打開串口調試工具,波特率:115200,數據位:8,停止位

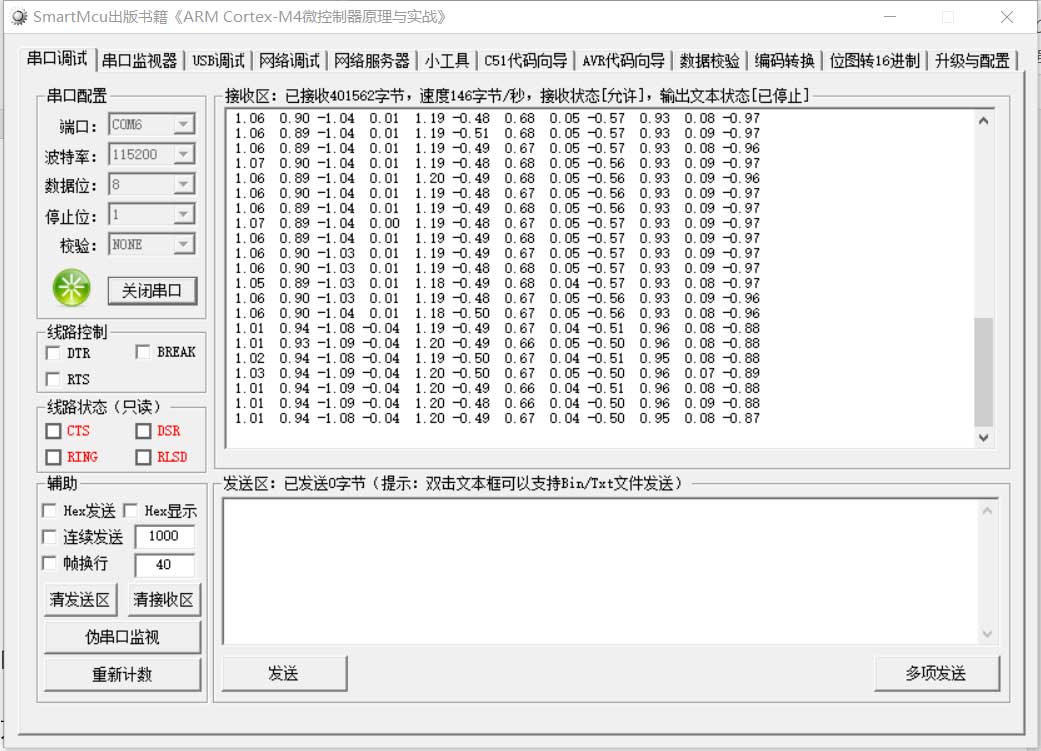

      3、串口3、調試工具的輸出結果依次對應g1-g12,負數的意義是與所在點的指示方向相反的
