      MAX6675的推薦PCB設計

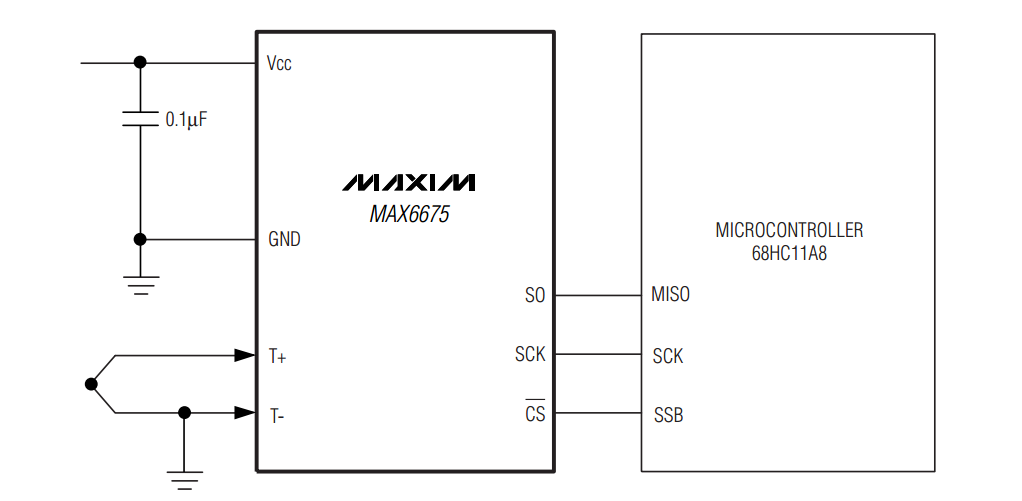

      datasheet里可以看到max6675的建議電路如下圖所示:


      MAX6675推薦電路

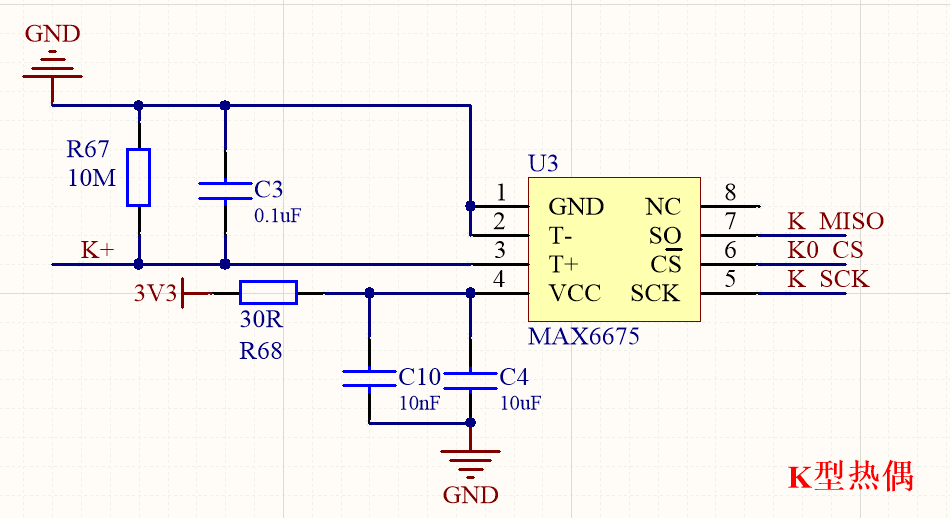

      下面是我根據經驗畫出的原理圖:

      max6675建議PCB設計圖

      下面來說一下為什么這樣設計。

      1、電容C3,是為了濾波,添加一刻0.1uF的電容可以降低輸入信號的波動;

      2、電阻R67,他是跟C3一起使用的,是為了增加響應速度。如果K+的電壓降低,那么C3可以通過R67進行放電;

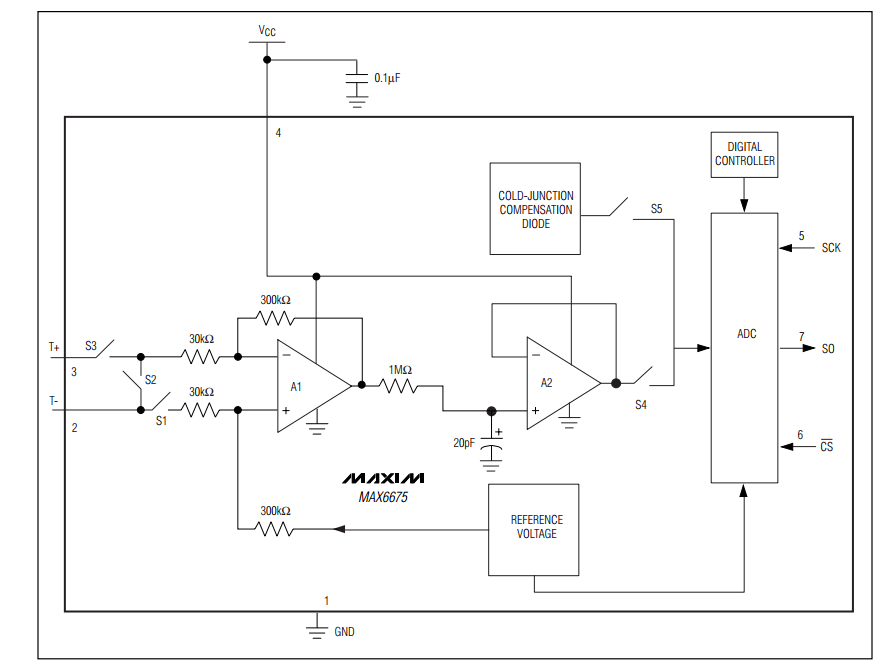

      3、電阻R68和電容C4、C10 是為了RC穩壓,就有小朋友要問了為什么要多此一舉,因為推薦電路里沒這個。那么我們來看一下MAX6675的內部原理圖:

      max6675內部等效電路圖


      可以看出一個放大電路和一個跟隨電路,那么我們就有理由為MAX6675提供一個穩定的電源了,畢竟41uV/℃,輕微的電源波動都會引起測量結果的波動。
